大型鋼板倉氣化卸料系統技術解析

一、系統構成與核心組件

大型鋼板倉氣化卸料系統由氣化裝置、卸料管道、控制系統及輔助設備組成，形成一體化高效卸料體系：

氣化裝置

充氣箱/流化棒：庫底布置6-14個充氣區，覆蓋倒料錐底部，通過注入壓縮空氣使物料流態化。

減壓錐與中心均化室：物料經流化后進入減壓錐，通過充氣攪拌形成活化物料，再進入中心均化室均化，確保流動性。

卸料管道與輸送系統

出料涌管：采用氣力輸送技術，支持密相或稀相出料，單管道流量可達500t/h，多管道組合可擴展流量。

分料箱與發送器：實現物料集料、射流輸送，確保出料順暢。

控制系統

自動化控制柜：支持手動/自動/DCS集散控制，通過傳感器實時監測料位、壓力等參數，精準調節卸料速度。

變頻調速器：優化分格輪轉速，匹配不同物料特性及出庫需求。

輔助設備

羅茨風機：提供中低壓氣源（中壓用于卸料，低壓用于輸送），一氣多用降低能耗。

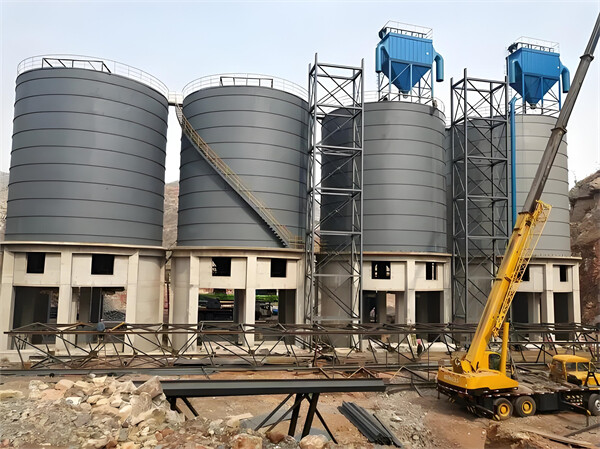

脈沖振打收塵器：庫頂設置，收集入庫粉塵，確保排放濃度≤30mg/m3。

二、工作原理與技術流程

系統通過氣體流化與重力卸料結合，實現高效、穩定出料：

流態化階段

羅茨風機向庫底充氣區注入壓縮空氣，物料（如水泥、粉煤灰）在氣體作用下呈流態化，形成類似液體的流動狀態。

重力卸料階段

流態化物料沿庫底斜面（傾角15-25°）向中心卸料口流動，進入減壓錐后經充氣攪拌進一步活化。

均化與輸送階段

活化物料在中心均化室混合均勻，通過發送器及出料涌管輸送至庫外，支持氣力或機械輸送方式。

自動化調控

控制系統根據料位計反饋，自動切換充氣區、調節風機風量，確保連續穩定卸料。

三、技術特點與優勢

高效節能

一氣多用設計：氣體同時用于流化、均化、輸送，噸物料綜合電耗僅0.3度。

高排空率：排空率≥90%，遠超傳統自流出料（≤70%）。

運行穩定性

對稱充氣輪換開啟：避免偏料、抽心、垮料，確保庫體受力均勻。

變頻調速：適應不同物料特性（如容重、粒度），精準控制出料流量。

環保密封性

真空封存：倉壁嚴密隔離空氣，減少物料風化、霉變，延長保質期。

粉塵控制：庫頂脈沖除塵器使排放濃度達標，優于磚混結構倉體。

靈活性與適應性

工藝布局自由：支持一字型、三角形、雙排等多種布局，出料廊道方向可調。

多物料兼容：可儲存水泥、粉煤灰、礦渣微粉等，通過調整氣化參數適配不同物料。

長壽命與低維護

結構安全：高強度鋼板焊接，抗震、抗變形能力強，設計壽命≥30年。

免維護設計：庫內無運轉設備，維護僅需檢查氣化裝置、焊縫及密封性。

四、應用場景與效益

大規模物料儲存

單庫容量達10萬噸，支持庫群擴展至幾十萬噸，滿足大型企業集中管理需求。

節能降耗

相比傳統倉型，綜合能耗降低30%以上，運行成本顯著優化。

環保效益

減少粉塵排放，避免物料浪費，符合低碳生產要求。

建設周期短

4個月內完成單庫建設，庫群可交叉施工，縮短工期。

五、維護要點

定期檢查

每月：檢查焊縫、連接件、密封條，清理積料。

每半年：檢修焊縫變形，補焊糾正，防腐處理。

設備維護

清理氣化裝置（如流化棒）堵塞物，確保充氣均勻。

檢查羅茨風機運行狀態，定期更換濾芯、潤滑油。

安全監測

空倉時檢查錐斗、門框變形，監測倉體沉降，避免傾斜風險。

防腐處理

定期粉刷防腐油漆，延長倉體壽命，尤其針對潮濕、腐蝕性環境。

大型鋼板倉氣化卸料系統通過氣體流化技術與自動化控制結合，實現了高效、穩定、環保的物料儲存與卸料。其技術優勢在于節能降耗、高排空率、強適應性及低維護成本，廣泛應用于水泥、粉煤灰等大宗物料存儲領域，成為現代化倉儲的重要標志。
